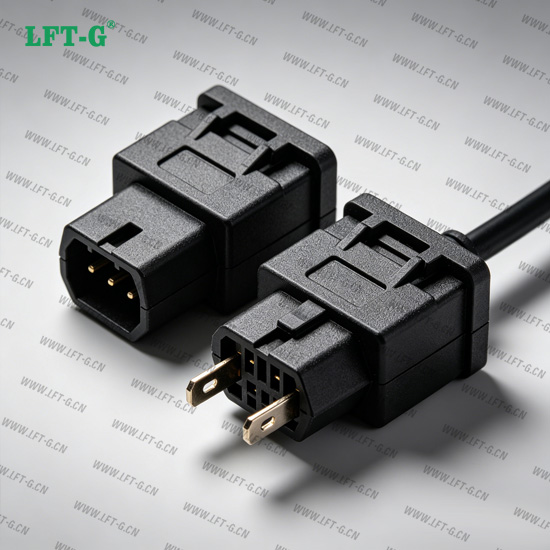

接插件作为电子电气设备中实现信号与电力传输的关键部件，其性能直接决定了整机系统的可靠性。随着工业设备、汽车电子、通信基站等领域向高集成度、小型化、高功率密度方向发展，接插件正面临更高的工作温度、更频繁的插拔循环、更强的振动冲击以及更苛刻的化学腐蚀环境。 传统材料在应对这些复杂工况时逐渐暴露出局限性——工程塑料的强度与耐热性不足，而金属材料则存在重量大、绝缘性差、加工成本高等问题。在这一背景下，长纤维增强热塑性复合材料凭借其独特的性能组合，正在成为接插件制造领域的重要技术方向。 一、LFT材料的基础特性解析 LFT材料是以热塑性树脂为基体、以长度通常为5至25毫米的纤维为增强相的一类复合材料的统称。与常规短纤维增强材料相比，LFT内部保留更长的纤维，这些纤维在制品内部形成三维立体网络结构，从而显著提升了材料的力学性能。常用的基体树脂包括聚丙烯、聚酰胺、聚对苯二甲酸丁二醇酯等，增强纤维则以玻璃纤维为主，部分高性能场景采用碳纤维或玄武岩纤维。 LFT材料的核心优势可概括为四个维度： 第一，优异的抗冲击与抗疲劳性能。 长纤维在基体中相互搭接，能够有效阻止裂纹扩展，使材料在承受反复插拔应力时保持结构完整性。测试表明，同等纤维含量下，LFT的缺口冲击强度可比短纤维材料提升50%至100%。 第二，高耐热性与尺寸稳定性。 纤维骨架限制了树脂在高温下的分子链运动，使得材料的热变形温度显著提高。同时，纤维的各向异性分布可通过模具设计与注塑工艺加以调控，使制品在流动方向和垂直方向上的热膨胀系数更接近金属嵌件，减少热循环引起的配合松动。 第三，良好的蠕变与应力松弛抵抗能力。 在接插件长期保持接触压力的应用场景中，LFT材料能够更持久地维持弹性形变恢复力，从而延缓接触力下降，保证信号传输的稳定性。 第四，设计自由度与工艺兼容性。 LFT材料可采用注塑成型工艺，适合大批量生产复杂三维几何形状的接插件壳体与绝缘体，同时支持嵌件注塑，实现金属端子与塑料基体的一体化成型。 二、接插件对材料的关键需求与LFT的对应方案 接插件在实际使用中主要面临以下几类挑战，而LFT材料恰好提供了针对性的解决路径： 需求一：高插拔寿命。 普通消费电子接插件可能仅需几百次插拔，而工业或汽车接插件往往要求数千甚至上万次循环。LFT材料的高抗疲劳特性可以延缓插拔过程中卡扣、导向柱等结构的磨损与变形，延长整体使用寿命。 需求二：宽温域工作能力。 发动机舱、户外基站等场景要求接插件在-40℃至150℃范围内保持电气与机械性能。LFT材料通过纤维骨架限制树脂的低温脆性与高温软化，有效拓宽了使用温度区间。 需求三：耐化学介质侵蚀。 接插件可能接触油污、冷却液、盐雾、清洗剂等腐蚀性物质。选用合适的树脂基体（如聚酰胺类）并结合LFT增强，可在保持力学强度的前提下提供可靠的耐化学性。 需求四：轻量化与小型化。 在航空航天与电动汽车领域，减轻每一克重量都至关重要。LFT材料在比强度上优于金属，允许设计师减薄壁厚而不牺牲刚度，从而既缩小了接插件体积，又降低了系统重量。 需求五：电磁屏蔽或绝缘匹配。 对于高速信号接插件，需要控制介电常数与介电损耗；而对于高压电力接插件，则需要优异的绝缘性能。LFT材料可根据不同应用选择不同的纤维与树脂组合，实现性能定制。 三、LFT材料在接插件中的典型应用部位 在实际接插件产品中，LFT材料主要应用于以下功能部位： 接插件外壳与护套。 外壳需要承受外部机械冲击、振动以及环境介质的侵入。采用LFT材料制造的外壳具有更高的抗压溃强度和更低的翘曲变形量，且无需金属外壳的二次绝缘处理。 端子定位绝缘体。 该部件需要精确保持金属端子的间距与位置，防止短路或信号串扰。LFT材料的高尺寸稳定性和低吸湿性有助于在潮湿或高温环境下维持精密尺寸公差。 锁紧与卡扣结构。 接插件的对插锁紧机构经常处于反复弯折与应力状态。LFT材料的抗蠕变特性使得卡扣在长期使用后仍能保持足够的锁紧力，避免松脱故障。 高压连接器的隔栏与屏蔽罩。 在新能源汽车高压互连回路中，爬电距离与电气间隙要求严格。LFT材料可注塑出复杂隔栏结构，同时利用纤维取向优化来平衡绝缘性能与结构强度。 四、加工制造中的关键技术要点 尽管LFT材料在性能上优势突出，但要充分发挥其潜力，在加工环节需要特别关注以下几点： 材料干燥与输送。 多数LFT用树脂如聚酰胺、聚酯类具有吸湿性，注塑前需采用除湿干燥机将水分控制在极低水平。同时，长纤维粒料的形态特殊，需要设计专用的螺杆与料斗，避免纤维在加料段过度折断或架桥。 注塑工艺参数优化。 较低的背压、适中的注射速度、合理的保压压力与时间对于保持纤维长度至关重要。模具设计应避免尖锐转角与狭窄流道，以减少纤维二次断裂。浇口位置的选择直接影响纤维在型腔中的取向分布，进而决定制品的各向异性表现。 模具温度与冷却系统。 由于LFT材料中纤维含量较高，冷却速率对制品结晶度与内应力有显著影响。均匀且受控的冷却可以减小翘曲，保证接插件配合面的平面度与同心度。 废料回收与再利用。 LFT材料的一大环保优势是热塑性基体可熔融再生。但需要注意的是，多次加工会导致纤维长度进一步缩短，因此再生料的添加比例需要经过验证，通常建议控制在20%至30%以内以维持关键性能。 五、典型应用场景举例 为了更直观地理解LFT材料的价值，可以考察几个典型场景： 在电动汽车高压连接器领域，工作电压可达800伏甚至更高，同时伴随有持续的振动与温度循环。采用LFT材料制造的绝缘外壳，在热老化测试中显示出优于传统短纤维材料的耐漏电起痕性能，并且在与铜排端子配合时，二者热膨胀系数的匹配度更高，减少了冷热冲击后界面松动风险。 在工业重载圆形连接器领域，要求外壳具备较高的抗压强度和耐腐蚀性。LFT材料替代部分金属外壳方案后，重量降低约40%，同时通过注塑成型实现了更复杂的防呆导向结构，简化了后端装配流程。 在高速背板连接器领域，大量精密端子需要由绝缘体支撑。LFT材料在注塑流动方向的低收缩率保证了端子孔的精密对位，而垂直于流动方向的适当弹性则允许端子在插拔时产生微小形变以降低插入力。 综上所述，LFT材料凭借长纤维增强带来的卓越力学性能、耐热性、抗疲劳性与尺寸稳定性，在接插件领域找到了清晰且富有潜力的应用定位。它并非简单替代传统塑料或金属，而是在绝缘性、轻量化、复杂成型与可靠性之间提供了一种更优的平衡方案。...

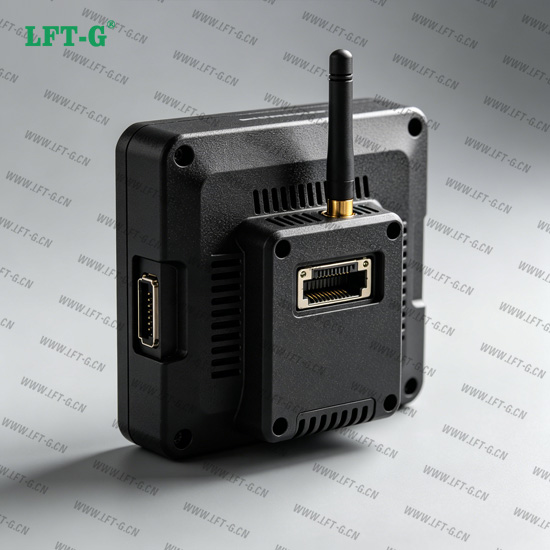

在无线通信、物联网、卫星传输与基站组网技术持续普及的当下，信号接收器作为接收、解析、预处理无线信号的核心终端器件，广泛应用于户外基站、工业场景、楼宇通信、车载传输等各类环境。信号接收器的核心工作逻辑依赖内部精密电路、感应模组与接收天线的协同运作，设备结构的稳定性、密封性、精度性直接决定信号接收的灵敏度、完整性与抗干扰能力。 随着行业技术迭代，信号接收器逐步向小型集成化、轻量化、高精密、全天候长效运行方向升级，传统金属材质自重较大、加工成本高、易产生电磁干扰，普通工程塑料刚性不足、易形变、耐候性差，难以适配高精度、高稳定性的设备使用需求。长玻纤增强热塑性复合材料（LFT）凭借尺寸稳定、刚性优异、耐温耐候、电磁适配性好、轻量化易加工等综合优势，成为新一代信号接收器结构件升级的核心新材料。 一、从“短”到“长”：纤维形态带来的性能质变 LFT材料最核心的特征在于其保留了5-25毫米甚至更长的纤维。与短纤维材料相比，长纤维在基体内形成三维相互缠绕的网络骨架。当应用于信号接收器的外壳、支架或底座时，这种结构带来三大直接优势： 更高的刚度和抗冲击性：长纤维能更有效地传递和分散应力，使接收器的薄壁结构也能承受风载、振动或意外磕碰，避免精密内部元件的位移或损坏。 极低的蠕变和收缩：长期户外环境中，金属嵌入件的配合面不会因材料冷流而产生间隙，从而维持防水密封和接口连接的长期稳定。 各向异性可设计：通过注塑或模压工艺中的纤维定向控制，工程师可让特定方向获得更高的强度，例如加强天线安装柱的拉拔力或卡扣的反复开合耐久性。 二、破解电磁“两难”：结构承载与信号透明的平衡 信号接收器的核心功能要求电磁波能低损耗地透过外壳并抵达内部电路。金属会反射或吸收电磁波，造成信号盲区或驻波比恶化；而传统塑料虽透明，但强度不足。LFT材料恰好处于理想的交叠区： 优异的电磁透明性：采用非导电的玻璃纤维与热塑性树脂（如PP、PA、PBT等），LFT复合材料的介电常数和介电损耗角正切值远低于金属及某些碳纤维增强材料，可设计出近乎“无线电透明”的壳体。这让天线布局更加自由，无需为避开金属区域而妥协性能。 局部电磁屏蔽管理：对于需要抗干扰或防止信号泄漏的部位，可通过在LFT材料中加入特定比例的金属纤维、镀镍碳纤维或导电填料，实现精确的局部屏蔽效果，而不必增加额外的金属屏蔽罩或导电涂层，简化了装配。 三、应对户外严酷环境：耐候与轻量化的统一 信号接收器常部署于铁塔、楼顶、车顶或野外，面临紫外线、高低温循环、盐雾和化学污染。LFT材料在此展现出显著的环境适应性： 耐老化配方成熟：通过添加光稳定剂和抗氧剂，以聚丙烯或尼龙为基体的LFT材料可满足千小时以上的氙灯老化测试，表面不粉化、颜色变化小，力学性能保持率超过80%。 低密度减重：玻纤增强LFT材料的密度约为1.3-1.6 g/cm³，仅为压铸铝的一半到三分之二。采用LFT整体成型的一体式壳体，可替代金属支架+塑料外壳的多件组合结构，使接收器整机重量下降30%-50%，降低了对支撑结构的要求，也方便高空安装维护。 热膨胀匹配：长纤维的约束作用使材料的热膨胀系数（CTE）接近铝或钢，与内置的金属连接器、散热片或PCB安装孔位协同良好，避免了热应力开裂。 四、制造革新：复杂几何特征的一体化实现 LFT材料不仅改变了“材料”本身，也重塑了信号接收器的制造逻辑。利用注塑、模压或长纤维在线配混直接成型工艺，可以： 将加强筋、安装耳片、线缆固定槽、防水胶条凹槽、密封圈限位结构等一次成型，省去二次机加工和焊接。 实现金属嵌件（如螺母、连接器外壳、散热片）的可靠包覆，形成牢固的机械锁合，无需胶粘或铆接。 赋予壳体自由曲面和渐变壁厚，在满足最小信号衰减的前提下优化空气动力学外形或雨水导流特征。 这一制造效率的提升，对于批量生产而言意味着更短的周期和更低的单件成本。 五、设计实践中的关键考量 尽管LFT材料优势突出，成功应用仍需注意几点： 纤维长度保持：工艺过程中过高的剪切会打断纤维，削弱增强效果。选用适合长纤维的螺杆和注塑参数至关重要。 熔接线位置优化：熔接线区域纤维取向平行于流动前沿，垂直于受力方向，强度最弱。应将熔接线布置在低应力区或通过调整浇口位置消除。 连接方式设计：自攻螺钉孔需设计专用的凸台结构，避免螺牙直接挤压纤维造成基体开裂；超声波焊接建议选用弹性模量匹配的同系物材料。 综上所述，LFT材料已不是简单的“塑料替代金属”，而是为信号接收器提供了一个集成多种功能的材料平台。未来，随着透波性更好的特种纤维、可激光直接成型（LDS）的添加体系以及回收碳纤维增强LFT的发展，这一材料家族将支持天线、射频前端与结构壳体的深度融合，推动接收器向更紧凑、更轻便、更可靠的方向演进。对于致力于在信号接收领域追求性能优势的研发团队而言，LFT材料无疑是一个值得深入考察的技术选项。...

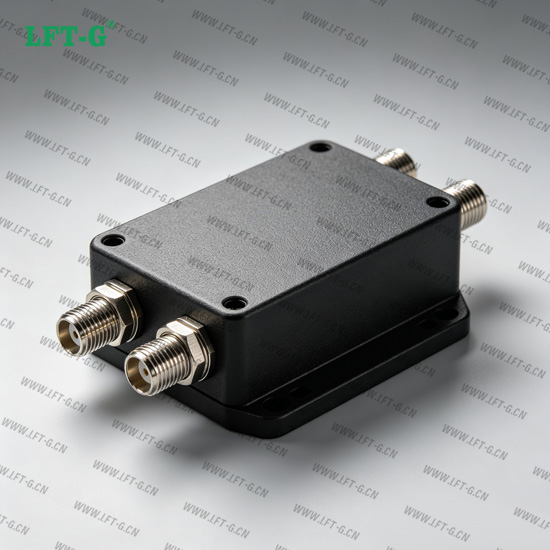

在5G及新一代通信基础设施高速建设的背景下，射频滤波器作为通信基站系统的核心关键器件，承担着信号筛选、杂波抑制、频率过滤、优化通信信道质量的重要作用，直接决定基站信号传输的稳定性与纯净度。滤波器多应用于户外基站、机柜、室内通信设备舱等场景，长期处于高频工作、环境温变、户外湿热盐雾、机械振动等复杂工况。 随着通信设备向小型集成化、轻量化、高精密、低互调、长寿命免维护方向迭代，传统铝合金、普通工程塑料在滤波器结构件应用中的短板日益凸显。金属材质重量大、加工成本高、易锈蚀，普通塑料刚性不足、高温易变形、尺寸稳定性差，难以满足高精度滤波器的装配与使用要求。长玻纤增强热塑性复合材料（LFT）凭借高刚性、低蠕变、尺寸超稳、耐温耐候、轻量化、电磁适配性佳等综合性能，成为现代通信滤波器结构件升级替代的核心材料。 一、LFT材料为何适合滤波器应用 LFT材料的核心特征在于纤维长度通常保持在5-25毫米，远优于常规短纤维增强材料中不足1毫米的纤维状态。这一结构差异带来了三方面关键优势： 各向同性收缩与高尺寸稳定性：长纤维在基体中形成三维网络骨架，有效抑制了注塑成型后的不均匀收缩。对于滤波器腔体这类具有复杂内部隔离筋、螺纹孔和安装定位面的零件，LFT材料可使平面度控制在每米0.2毫米以内，远优于短纤维材料的0.5～0.8毫米。这意味着腔体之间无需二次修配即可实现紧密配合，直接提升了滤波器的互调稳定性。 优异的抗蠕变与长期负载能力：滤波器在工作过程中会经历温度循环和振动应力。LFT材料中连续缠绕的纤维网络能阻止裂纹扩展，在85℃、85%相对湿度环境下经过1000小时老化测试后，其弯曲模量保持率仍超过90%，而常规材料普遍低于80%。这对户外基站滤波器的长期可靠性至关重要。 可调控的热膨胀系数：通过调整纤维含量和排布方向，LFT材料的热膨胀系数可以在较大范围内设计与金属嵌件（如谐振杆、连接器外壳）相匹配。这一特性减少了冷热冲击下因应力集中导致的性能漂移或焊点开裂。 二、在滤波器中的典型应用部位 目前，LFT材料主要替代传统金属或短纤维塑料应用于以下滤波器组件： 谐振腔体与外壳 采用LFT材料整体注塑成型的滤波器外壳，相比铝合金压铸件减重40%～55%，同时省去了后续的机加工、去毛刺和表面导电处理工序。对于工作频率在700MHz～3.5GHz的通信滤波器，LFT外壳配合选择性电镀或溅射工艺，可在内表面形成导电层，达到与金属腔体相当的屏蔽效能。设计者还可以利用注塑成型的自由度高特点，将卡扣、线束固定槽、PCB定位柱等结构一次成型，减少装配零件数量。 调谐螺杆与支撑结构 传统滤波器中的调谐螺杆多为黄铜或不锈钢材质，多个螺杆的累积重量不可忽视。采用LFT材料注塑的螺杆本体，仅保留金属端头用于电接触，可在保持扭矩保持力的前提下减重70%以上。同时，LFT材料自润滑性较好，配合适当的螺纹设计，能够避免金属螺杆常见的咬死或碎屑污染问题。 温度补偿组件 部分高端滤波器利用LFT材料负或低的热膨胀特性，设计被动温度补偿结构。例如将特定形状的LFT补偿片置于谐振柱顶端，当温度升高导致腔体膨胀使频率下降时，补偿片以不同的膨胀量推动谐振柱末端电容变化，从而抵消频率漂移。这种无源机械补偿方式比传统电路补偿方案成本更低，且不引入额外插入损耗。 三、电气性能与工艺的协同优化 应用LFT材料并非简单替换，而是需要从材料、电磁与工艺三个维度协同设计： 介电性能匹配：普通LFT基材（如PP、PA）的介电常数在2.5～4.0之间，介电损耗因子约0.002～0.01。对于滤波器而言，材料本身只需作为结构支撑体，电磁波主要在腔体空气中和导电层表面传播。因此需确保LFT基材在目标频段损耗足够低，以免能量耦合到材料内部造成效率下降。实际应用中常选用低损耗PPA或LCP作为LFT基体，配合30%～40%的玻璃纤维，使介电损耗控制在0.003以下。 表面金属化工艺适配：LFT材料与金属镀层的结合力是决定腔体屏蔽效果的关键。长纤维在表面形成微观凹凸锚点，比短纤维材料提供更高的机械互锁力。前处理时需选用对玻璃纤维友好的蚀刻体系，避免纤维露头导致的镀层粗糙。实际生产中，激光活化选择性镀铜工艺与LFT材料配合良好，可实现局部区域的高精度金属化，避免整面镀覆带来的成本浪费。 流动平衡设计：滤波器模具往往存在壁厚不均（筋位厚2～3mm，底板厚1.5mm）的特点。LFT材料的流动性弱于短纤维材料，因此需要采用多浇口顺序注塑或高动态注塑机。借助模流分析预先调整浇口位置，可使纤维沿填充方向有序排列，从而在谐振腔隔筋等关键区域获得更高的模量和更低的翘曲。 四、实际应用效果与用户关注点验证 经过多批次量产验证，采用LFT材料的滤波器在实际使用中表现出以下可量化的改善： 一致性与合格率提升：相比短纤维增强塑料，LFT滤波器的腔体间尺寸偏差降低60%，整机装配一次合格率从88%提升至96%以上。 无源互调稳定性：在+25℃和-40℃之间循环200次后，采用LFT外壳的滤波器PIM值（三阶互调）始终维持在-120dBc以下，而部分短纤维方案会出现10～15dB的劣化。 耐候性与寿命：在85℃/85%RH条件下经过2000小时双85试验，LFT材料滤波器未出现可见变形或功能失效，满足通信设备15年使用寿命的加速验证要求。 用户普遍关心的另一个问题是LFT材料的阻燃性能。通过添加无卤磷系阻燃剂，LFT可以稳定达到UL94 V-0等级，且阻燃剂分布更均匀，不会因纤维长径比过大而发生“团聚挤出”现象。 五、未来发展趋势 随着通信频段向毫米波延伸，滤波器结构将更加紧凑精密。LFT材料正朝着以下方向进化： 低介电损耗新基体：开发介电损耗低于0.0015且耐温超过260℃的热塑性树脂，满足毫米波频段对材料自身损耗的严苛要求。 纤维与功能性填料混杂：在玻璃纤维基础上添加碳纤维或陶瓷粉，同时实现结构增强、抗静电或特定介电常数调控。 双色注塑与嵌件模塑一体化：将LFT腔体与弹性体密封圈、金属嵌件或柔性电路在一次模塑中集成，进一步减少后道工序。 综上所述，LFT材料在滤波器中的应用不是简单的“以塑代钢”，而是通过材料微观结构设计、成型工艺控制和电磁功能集成的系统性创新，在保证电气性能的前提下，实现了轻量化、低成本和高可靠性的统一。对于通信设备制造商而言，掌握LFT材料的设计与工艺要点，将为下一代小型化高性能滤波器开发提供关键的技术储备。随着材料厂商与部件设计师之间的协同日益紧密，可以预见LFT将在更多射频结构件中扮演核心支撑角色...

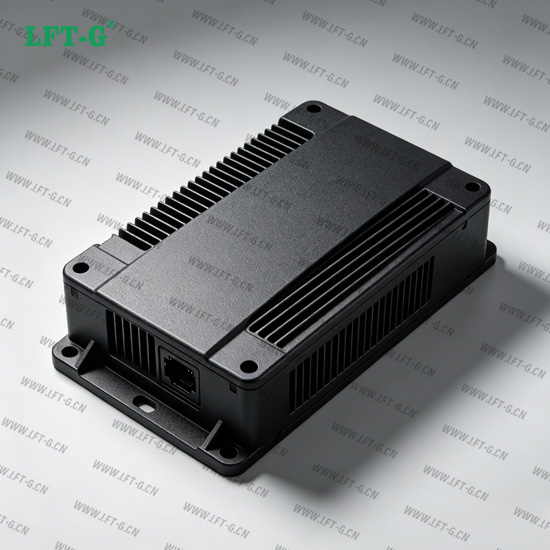

随着5G通信网络规模化部署与算力通信基础设施持续升级，有源天线处理单元（AAU）作为基站信号收发、信号处理的核心设备，广泛应用于户外基站、楼宇覆盖、郊野通信等各类场景。AAU设备长期暴露在露天复杂环境中，需持续应对高低温骤变、风雨侵蚀、紫外线暴晒、强风振动等严苛工况，同时通信设备对壳体的轻量化、电磁兼容、尺寸精度、结构强度及耐候性有着极高的行业标准。 传统AAU壳体多采用压铸铝合金材料，虽具备一定强度，但存在重量大、安装成本高、耐腐蚀局限性弱、电磁屏蔽设计受限等问题，而普通改性塑料则难以满足户外高强度、抗形变、长效耐候的使用需求。长玻纤增强热塑性复合材料（LFT）凭借高强、耐候、低形变、轻量化、电磁适配性好等综合优势，成为替代传统金属材料、实现AAU壳体轻量化升级的核心新型材料，广泛应用于新一代通信基站设备壳体研发与量产。 一、LFT材料特性与AAU壳体需求的匹配 LFT材料以热塑性树脂为基体，通过长度为5-25毫米的增强纤维（如玻璃纤维、碳纤维）进行改性，形成了独特的三维网络增强结构。相比传统短纤维增强材料，LFT在保持良好加工流动性的同时，显著提升了制品的抗冲击强度、拉伸模量和抗蠕变性能。 AAU壳体通常需在户外环境中长期服役，面临日晒、雨淋、高低温循环及风沙侵蚀等严苛条件。LFT材料展现出突出的耐湿热老化能力和较低的吸水率，能够有效维持壳体在潮湿或温差剧烈环境下的尺寸稳定性和机械强度。此外，通过合理的配方设计，LFT材料可达到UL94 V-0级阻燃要求，满足通信设备对防火安全性的标准。 二、轻量化与结构集成的设计优势 传统AAU壳体多采用压铸铝合金，虽具备良好的电磁屏蔽和导热性能，但密度较高，不利于整体减重。LFT材料的密度通常在1.2-1.6 g/cm³范围内，相比铝合金可减重40%以上，这对降低塔顶负载、简化安装维护操作具有直接工程价值。 更重要的是，LFT注塑或模压成型工艺能够实现复杂几何特征的一次成型，如加强筋、安装卡扣、线束固定结构、防水槽等均可集成在壳体设计中，减少了后续机加工、焊接或铆接工序。这种高设计自由度使工程师能够优化壳体的应力分布，在薄弱区域局部增加纤维含量或结构调整，而不显著增加整体重量。 三、耐候性能与长期可靠性 AAU设备在户外使用时，壳体材料必须抵抗紫外线辐射引起的降解。LFT材料通过添加高效光稳定剂和抗氧剂体系，在加速老化测试（如1000小时以上氙灯老化）后，表面粉化、变色及力学衰减幅度可控制在工程可接受范围内。部分LFT方案还采用特殊的纤维-基体界面改性技术，抑制水分沿纤维界面渗入，延缓性能劣化。 同时，LFT的热膨胀系数可通过纤维种类和含量进行调节，使其与壳体内部电子元器件及密封结构的热变形行为相匹配，降低了因热应力导致的密封失效或应力开裂风险。这对于AAU这类内部发热密度较高的设备尤为重要。 四、电磁兼容性与导热能力的平衡 AAU壳体需兼顾电磁屏蔽效能和散热需求。LFT材料本身为绝缘体系，对电磁波无屏蔽作用，因此实际应用中常采用两类技术路线：一是在LFT中混入不锈钢纤维、镀镍碳纤维等导电填料，使材料体积电阻率降至10¹ Ω·cm以下，获得30-60 dB的屏蔽效能；二是采用LFT与导电涂层、模内贴膜或局部金属嵌件的复合工艺，在保持壳体主体非金属化的前提下实现定向屏蔽。 导热方面，普通LFT材料的导热系数较低（约0.3-0.5 W/m·K），难以满足高功率AAU的散热需求。通过添加氧化铝、氮化硼等导热填料，可将导热系数提升至1.5-3.0 W/m·K，配合壳体背部的散热筋结构设计，能够形成有效的被动散热路径。当然，填料添加量过高会影响材料的流动性和冲击韧性，需要根据实际散热需求进行权衡设计。 五、加工工艺与经济性考量 LFT材料可采用注塑或模压成型生产AAU壳体。对于批量较大、结构复杂的壳体，注塑成型效率高、尺寸一致性好；对于大型或局部增强要求高的壳体，模压成型可实现更长的纤维保留长度，从而获得更高的冲击韧性。实际生产中，可直接采购LFT粒料，也可采用在线配混工艺，后者减少了预造粒工序，有助于进一步降低成本并保持纤维长度。 从全生命周期成本来看，LFT壳体取消了金属壳体的压铸模具、去毛刺、表面喷涂及CNC精加工等环节，大幅缩短了制造链条。虽然单件材料成本可能高于传统工程塑料，但与铝合金相比，在中小批量生产时具有明显的综合成本优势。此外，LFT材料具备可回收性，废料经粉碎后可与其他热塑性材料共混再利用，符合电子设备行业日益严格的环保法规要求。 六、典型应用结构形式 在AAU壳体设计中，LFT材料通常用于以下关键部件：主壳体（承载内部模块及外部防护）、散热背板（结合导热填料及筋板设计）、端盖及接口护罩（需要良好韧性和密封配合）、安装支架及转接结构（需要高蠕变抗力及抗疲劳性能）。各部分可根据具体受力特点，选用不同纤维含量（20%-50%）和纤维种类（玻璃纤维为主，关键部位采用碳纤维混杂增强）的LFT材料，实现性能和成本的精细化匹配。 综上所述，LFT材料以其轻量化潜力、设计灵活性、良好的耐候性能和日趋提升的功能化改性能力，在AAU壳体领域展现出显著的应用价值。尽管在导热、电磁屏蔽及成型精度方面仍需针对性优化，但随着材料体系、加工工艺和仿真手段的协同进步，LFT正从替代方案走向主流选择之一。对于通信设备制造商而言，深入理解LFT的材料特性与工艺约束，并在设计早期引入材料选型与结构优化，将有助于充分发挥这一材料的竞争优势，实现高性能与低成本的统一。...

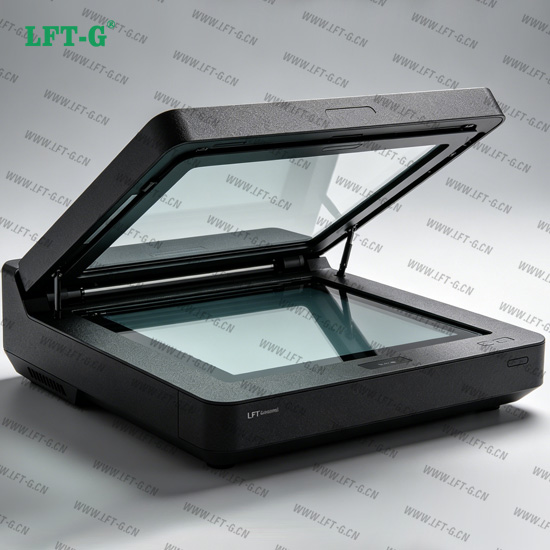

随着无纸化办公、数字化归档行业的快速推进，扫描仪作为文档电子化采集、图像高清录入、资料数字化存储的核心办公设备，被广泛应用于各类办公、政务、商用场景。现阶段行业对扫描仪的要求逐步向高精度、低形变、低噪音、小型集成化、长期稳定运行方向升级。 扫描仪依靠精密光学扫描、步进传动、贴合走纸结构完成影像采集，整机结构的平整度、稳定性、精密度直接决定扫描成像质量。传统普通工程塑料刚性不足、长期使用易形变、抗疲劳性差，金属材料则存在自重偏大、加工成本高、绝缘性不足、易产生共振噪音等问题，难以满足高端精密扫描仪的迭代需求。长玻纤增强热塑性复合材料（LFT）凭借优异的综合力学性能与成型优势，精准适配扫描仪精密化、长效化、轻量化的发展需求，成为扫描仪结构升级的关键新材料。 一、为什么扫描仪需要LFT材料 传统扫描仪的结构件多采用金属或短纤维增强塑料。金属件虽然刚性好，但密度大、加工成本高，且在长期使用中可能出现微小变形或共振；短纤维增强塑料则在大尺寸薄壁结构件中容易发生翘曲、蠕变，影响扫描光路的稳定性。扫描仪对扫描头导轨、底座框架、外壳支撑等部件的核心要求是：高尺寸稳定性、良好的抗振性、低热膨胀系数以及长期抗蠕变能力。LFT材料中纤维长度通常为5-25毫米，能够形成三维网络增强结构，在保持较高刚性的同时，显著提升抗冲击性和尺寸稳定性，恰好满足上述需求。 二、LFT材料在扫描仪中的典型应用部位 在扫描仪产品中，LFT材料主要应用于以下关键结构： 1. 扫描头移动导轨与滑块组件 扫描头在稿件表面反复移动，对导轨的直线度和平整度要求极高。LFT材料制成的导轨具有优异的抗弯刚度和低线膨胀系数，在温度变化和长期往复运动下仍能保持平整。同时，材料自身润滑性较好，可减少驱动电机的负载，降低噪音。 2. 光学基座与反射镜支架 接触式图像传感器或电荷耦合元件扫描仪内部往往设有反光镜、透镜等光学元件。这些元件的固定基座一旦变形，会导致成像模糊或扫描畸变。LFT材料的高比刚度和低吸湿性使其在湿度变化较大的环境中仍能保持形状稳定，避免光学路径偏移。 3. 整体框架与底壳 大幅面扫描仪的底座需要承受玻璃面板和被扫描物体的重量，同时抵抗外力冲击。LFT材料通过合理设计加强筋结构，可以实现与压铸铝合金相近的刚性，但重量减轻30%以上，且不会出现金属件常见的应力开裂问题。 三、LFT材料带来的实际性能提升 从用户实际使用体验出发，LFT材料的应用可带来以下可感知的改善： 扫描精度长期保持：由于材料抗蠕变性能突出，扫描仪在使用数年后，导轨与基座的相对位置变化极小，重复扫描同一稿件的拼接误差明显降低。 运行噪音下降：LFT材料具有较高的阻尼系数，能有效吸收扫描头运动时产生的微振动，相比金属导轨结构，工作噪音可降低2-4分贝。 抗跌落与运输可靠性：在移动式或便携扫描仪中，LFT外壳和内部支架在受到意外冲击时不易脆裂，降低维修率。 热稳定性好：扫描仪长时间工作下，灯管或光源发热可能导致内部温度上升。LFT材料的热变形温度通常可达150°C以上，避免高温下结构软化变形。 四、加工与设计中的关键考虑 对于扫描仪制造厂商而言，选用LFT材料时需要关注以下几点： 模具设计：LFT材料的流动性低于短纤维增强塑料，进胶口位置和浇口尺寸需合理设计，避免纤维断裂和取向不均。通常采用宽浇口或多点进浇方式。 成型工艺：推荐使用注塑压缩成型或高射速注塑，以保证长纤维在模腔内均匀分布。料筒温度、模具温度及保压压力需要针对具体树脂基体（如聚丙烯、尼龙、聚邻苯二甲酰胺等）进行优化。 与金属嵌件的结合：扫描仪中部分高受力位置可能保留金属嵌件，LFT材料与嵌件之间的热膨胀差异需通过缓冲结构或表面处理来适配，防止冷热循环后产生间隙。 五、选材建议与行业趋势 当前，LFT材料已从早期的替代金属方案，发展为扫描仪性能提升的技术路径之一。用户在评估不同扫描仪产品时，可以关注厂商是否明确标注结构件采用长纤维增强材料——这通常意味着产品在长期精度和耐用性上具有优势。从技术趋势看，未来LFT材料将与碳纤维杂化、低挥发物等级配方相结合，进一步满足医疗扫描、档案数字化等高端领域对低析出、高洁净度的要求。 总之，LFT材料凭借其出色的力学平衡性、尺寸稳定性和轻量化潜力，正在重新定义扫描仪的内部结构标准。对于注重扫描品质一致性和设备生命周期的用户而言，了解这一材料技术，有助于做出更理性的选择。...

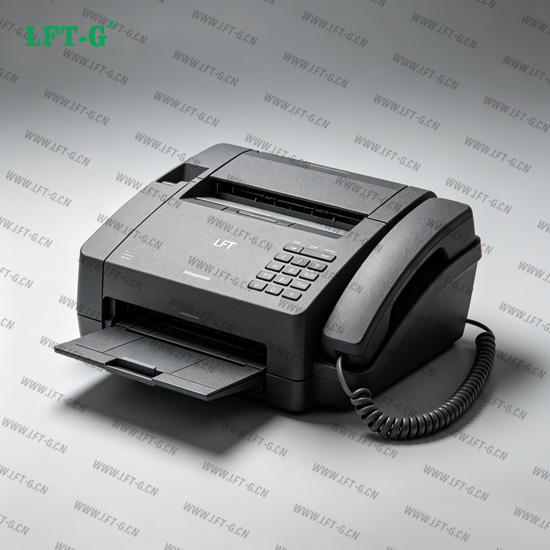

在现代办公与商用通讯场景中，传真机作为纸质文件传输、票据留存、公文回执的核心终端设备，始终凭借稳定性、合规性与实用性占据重要应用场景。当下办公设备正持续向小型集成化、低噪节能化、长效免维护方向升级，设备内部结构愈发精密，长期连续运行、高频次进出纸、高低温交替、持续振动等工况，对零部件的力学性能、热稳定性与耐疲劳性提出了更高要求。传统普通工程塑料存在易变形、抗疲劳性差、高温易软化等短板，金属部件则存在重量大、加工成本高、易锈蚀、绝缘性差等问题，难以适配新一代传真机的升级需求。长玻纤增强热塑性复合材料（LFT）凭借独特的结构性能优势，完美弥补了传统材料的应用缺陷，成为传真机结构优化、品质升级的核心新型材料。 一、传真机对结构材料的主要诉求 传真机内部包含扫描单元、传动机构、感热打印头基座以及纸张输送轨道等精密组件。这些部件在工作过程中需承受反复振动、热应力以及长期蠕变负荷。传统上，部分传真机采用金属板件或短纤维增强塑料，但金属加工周期长、成本高，而短纤材料在耐冲击和尺寸稳定性上存在不足。因此，行业迫切需要一种兼具高强度、高刚性和良好成型效率的材料，LFT正好满足这一需求。 二、LFT材料的关键特性 LFT通常以玻璃纤维、碳纤维为增强体，纤维长度保持在5~25毫米，显著优于传统短纤增强塑料（纤维长度小于1毫米）。这一结构赋予LFT以下优势： 更高的冲击韧性：长纤维网络有效阻止裂纹扩展，使传真机外壳和传动支架在意外跌落或运输振动中不易开裂。 优异的抗蠕变性能：在持续受力下（如弹簧压紧的纸辊支座），LFT制件长期保持尺寸稳定，减少扫描偏移或卡纸风险。 热尺寸稳定性：热膨胀系数接近金属，适用于感热打印头附近的支撑结构，避免高温下变形导致打印质量劣化。 可设计性强：通过调节纤维含量（20%~60%）和基体树脂（PP、PA等），可针对不同传真机部件定制模量、耐热或阻燃等级。 三、典型应用部件及功能改善 1. 机芯传动支架 传真机内部电机驱动齿轮组和搓纸轮需要刚性支架作为安装基准。采用LFT注塑成型的传动支架，单件即可整合多个安装凸台和加强筋，替代原先由钣金冲压加焊接的组合件。这使支架重量减轻约30%的同时，扭转刚度提升50%以上，有效减少电机启停时的振动噪声，并确保搓纸时序的精度。 2. 扫描单元底板 扫描头导轨基板的平面度直接影响传真图像质量。LFT材料在注塑冷却后翘曲量小，配合模具设计可达到0.05mm以内的平面度公差，无需后续机械校正。此外，其阻尼特性优于金属，能吸收扫描步进电机的高频微振动，避免图像出现条纹。 3. 纸张传输导轨及导纸板 纸张在传真机内经过多组辊轮，导纸板的表面粗糙度和耐磨性至关重要。LFT可通过模具成型出光滑而带有微观导气纹路的表面，同时添加二硫化钼或硅油类内润滑剂，使纸张滑动阻力降低40%。相比短纤材料，长纤维的抗疲劳性保证导纸板在数十万次纸张摩擦后边缘不产生毛刺，减少卡纸故障。 4. 散热与电磁屏蔽罩（功能复合） 对于热敏传真机，打印头附近存在高温区域。采用导热改性LFT（添加石墨或陶瓷粉），可将热源产生的热量快速传导至壳体散热结构。同时，配合镀镍碳纤维的LFT可提供一定的电磁屏蔽效能（SE 30~40dB），降低主控板对外辐射，满足通信设备电磁兼容要求，省去额外的金属屏蔽罩。 四、加工与成本效益 传真机部件通常大批量生产，LFT通常采用长纤维粒料注塑或直接注塑工艺。与金属件相比，LFT部件可减少后加工工序（如钻孔、攻丝、铆接），一体化成型复杂几何特征，单件综合成本下降20%~35%。同时，热塑性基体材料可回收再利用，符合办公设备环保指令要求。 五、未来展望 虽然传真机市场整体呈现萎缩趋势，但在特定行业（医疗、法律、政府文件传输）仍保有稳定需求。LFT材料的应用不仅提升传统传真机的可靠性，也为下一代集成式打印/扫描/传真一体机的薄壁化、无螺丝化设计提供了技术储备。随着碳纤维成本降低及注塑工艺仿真精度提高，预计LFT将进一步替代传真机中的金属负载部件和复杂功能壳体。 综上所述，LFT材料以其力学性能与制造经济性的平衡，精准契合了传真机对精密传动、长期稳定及轻量化的内在需求。对于设备制造商而言，从部件级LFT替换入手，是提升产品竞争力的可行路径之一。...
