案例研究
不只是以塑代钢:LFT材料让滤波器同时实现轻量化与高可靠
2026-06-02
在5G及新一代通信基础设施高速建设的背景下,射频滤波器作为通信基站系统的核心关键器件,承担着信号筛选、杂波抑制、频率过滤、优化通信信道质量的重要作用,直接决定基站信号传输的稳定性与纯净度。滤波器多应用于户外基站、机柜、室内通信设备舱等场景,长期处于高频工作、环境温变、户外湿热盐雾、机械振动等复杂工况。
各向同性收缩与高尺寸稳定性:长纤维在基体中形成三维网络骨架,有效抑制了注塑成型后的不均匀收缩。对于滤波器腔体这类具有复杂内部隔离筋、螺纹孔和安装定位面的零件,LFT材料可使平面度控制在每米0.2毫米以内,远优于短纤维材料的0.5~0.8毫米。这意味着腔体之间无需二次修配即可实现紧密配合,直接提升了滤波器的互调稳定性。
优异的抗蠕变与长期负载能力:滤波器在工作过程中会经历温度循环和振动应力。LFT材料中连续缠绕的纤维网络能阻止裂纹扩展,在85℃、85%相对湿度环境下经过1000小时老化测试后,其弯曲模量保持率仍超过90%,而常规材料普遍低于80%。这对户外基站滤波器的长期可靠性至关重要。
可调控的热膨胀系数:通过调整纤维含量和排布方向,LFT材料的热膨胀系数可以在较大范围内设计与金属嵌件(如谐振杆、连接器外壳)相匹配。这一特性减少了冷热冲击下因应力集中导致的性能漂移或焊点开裂。
二、在滤波器中的典型应用部位
目前,LFT材料主要替代传统金属或短纤维塑料应用于以下滤波器组件:
谐振腔体与外壳

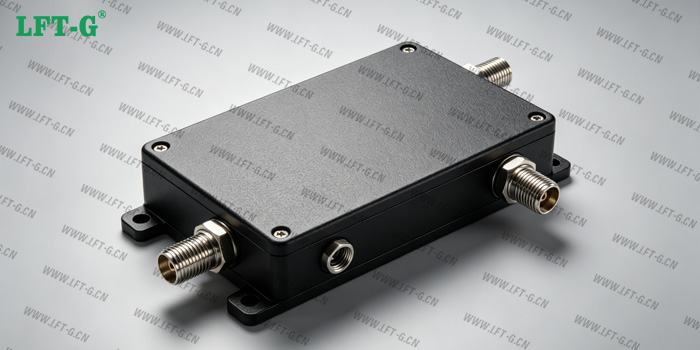

采用LFT材料整体注塑成型的滤波器外壳,相比铝合金压铸件减重40%~55%,同时省去了后续的机加工、去毛刺和表面导电处理工序。对于工作频率在700MHz~3.5GHz的通信滤波器,LFT外壳配合选择性电镀或溅射工艺,可在内表面形成导电层,达到与金属腔体相当的屏蔽效能。设计者还可以利用注塑成型的自由度高特点,将卡扣、线束固定槽、PCB定位柱等结构一次成型,减少装配零件数量。
调谐螺杆与支撑结构
传统滤波器中的调谐螺杆多为黄铜或不锈钢材质,多个螺杆的累积重量不可忽视。采用LFT材料注塑的螺杆本体,仅保留金属端头用于电接触,可在保持扭矩保持力的前提下减重70%以上。同时,LFT材料自润滑性较好,配合适当的螺纹设计,能够避免金属螺杆常见的咬死或碎屑污染问题。
温度补偿组件
部分高端滤波器利用LFT材料负或低的热膨胀特性,设计被动温度补偿结构。例如将特定形状的LFT补偿片置于谐振柱顶端,当温度升高导致腔体膨胀使频率下降时,补偿片以不同的膨胀量推动谐振柱末端电容变化,从而抵消频率漂移。这种无源机械补偿方式比传统电路补偿方案成本更低,且不引入额外插入损耗。
三、电气性能与工艺的协同优化
应用LFT材料并非简单替换,而是需要从材料、电磁与工艺三个维度协同设计:
介电性能匹配:普通LFT基材(如PP、PA)的介电常数在2.5~4.0之间,介电损耗因子约0.002~0.01。对于滤波器而言,材料本身只需作为结构支撑体,电磁波主要在腔体空气中和导电层表面传播。因此需确保LFT基材在目标频段损耗足够低,以免能量耦合到材料内部造成效率下降。实际应用中常选用低损耗PPA或LCP作为LFT基体,配合30%~40%的玻璃纤维,使介电损耗控制在0.003以下。
表面金属化工艺适配:LFT材料与金属镀层的结合力是决定腔体屏蔽效果的关键。长纤维在表面形成微观凹凸锚点,比短纤维材料提供更高的机械互锁力。前处理时需选用对玻璃纤维友好的蚀刻体系,避免纤维露头导致的镀层粗糙。实际生产中,激光活化选择性镀铜工艺与LFT材料配合良好,可实现局部区域的高精度金属化,避免整面镀覆带来的成本浪费。
流动平衡设计:滤波器模具往往存在壁厚不均(筋位厚2~3mm,底板厚1.5mm)的特点。LFT材料的流动性弱于短纤维材料,因此需要采用多浇口顺序注塑或高动态注塑机。借助模流分析预先调整浇口位置,可使纤维沿填充方向有序排列,从而在谐振腔隔筋等关键区域获得更高的模量和更低的翘曲。
四、实际应用效果与用户关注点验证
经过多批次量产验证,采用LFT材料的滤波器在实际使用中表现出以下可量化的改善:
一致性与合格率提升:相比短纤维增强塑料,LFT滤波器的腔体间尺寸偏差降低60%,整机装配一次合格率从88%提升至96%以上。
无源互调稳定性:在+25℃和-40℃之间循环200次后,采用LFT外壳的滤波器PIM值(三阶互调)始终维持在-120dBc以下,而部分短纤维方案会出现10~15dB的劣化。
耐候性与寿命:在85℃/85%RH条件下经过2000小时双85试验,LFT材料滤波器未出现可见变形或功能失效,满足通信设备15年使用寿命的加速验证要求。
用户普遍关心的另一个问题是LFT材料的阻燃性能。通过添加无卤磷系阻燃剂,LFT可以稳定达到UL94 V-0等级,且阻燃剂分布更均匀,不会因纤维长径比过大而发生“团聚挤出”现象。
五、未来发展趋势
随着通信频段向毫米波延伸,滤波器结构将更加紧凑精密。LFT材料正朝着以下方向进化:
低介电损耗新基体:开发介电损耗低于0.0015且耐温超过260℃的热塑性树脂,满足毫米波频段对材料自身损耗的严苛要求。
纤维与功能性填料混杂:在玻璃纤维基础上添加碳纤维或陶瓷粉,同时实现结构增强、抗静电或特定介电常数调控。
双色注塑与嵌件模塑一体化:将LFT腔体与弹性体密封圈、金属嵌件或柔性电路在一次模塑中集成,进一步减少后道工序。
综上所述,LFT材料在滤波器中的应用不是简单的“以塑代钢”,而是通过材料微观结构设计、成型工艺控制和电磁功能集成的系统性创新,在保证电气性能的前提下,实现了轻量化、低成本和高可靠性的统一。对于通信设备制造商而言,掌握LFT材料的设计与工艺要点,将为下一代小型化高性能滤波器开发提供关键的技术储备。随着材料厂商与部件设计师之间的协同日益紧密,可以预见LFT将在更多射频结构件中扮演核心支撑角色
随着通信设备向小型集成化、轻量化、高精密、低互调、长寿命免维护方向迭代,传统铝合金、普通工程塑料在滤波器结构件应用中的短板日益凸显。金属材质重量大、加工成本高、易锈蚀,普通塑料刚性不足、高温易变形、尺寸稳定性差,难以满足高精度滤波器的装配与使用要求。长玻纤增强热塑性复合材料(LFT)凭借高刚性、低蠕变、尺寸超稳、耐温耐候、轻量化、电磁适配性佳等综合性能,成为现代通信滤波器结构件升级替代的核心材料。
一、LFT材料为何适合滤波器应用
LFT材料的核心特征在于纤维长度通常保持在5-25毫米,远优于常规短纤维增强材料中不足1毫米的纤维状态。这一结构差异带来了三方面关键优势:各向同性收缩与高尺寸稳定性:长纤维在基体中形成三维网络骨架,有效抑制了注塑成型后的不均匀收缩。对于滤波器腔体这类具有复杂内部隔离筋、螺纹孔和安装定位面的零件,LFT材料可使平面度控制在每米0.2毫米以内,远优于短纤维材料的0.5~0.8毫米。这意味着腔体之间无需二次修配即可实现紧密配合,直接提升了滤波器的互调稳定性。
优异的抗蠕变与长期负载能力:滤波器在工作过程中会经历温度循环和振动应力。LFT材料中连续缠绕的纤维网络能阻止裂纹扩展,在85℃、85%相对湿度环境下经过1000小时老化测试后,其弯曲模量保持率仍超过90%,而常规材料普遍低于80%。这对户外基站滤波器的长期可靠性至关重要。
可调控的热膨胀系数:通过调整纤维含量和排布方向,LFT材料的热膨胀系数可以在较大范围内设计与金属嵌件(如谐振杆、连接器外壳)相匹配。这一特性减少了冷热冲击下因应力集中导致的性能漂移或焊点开裂。
二、在滤波器中的典型应用部位
目前,LFT材料主要替代传统金属或短纤维塑料应用于以下滤波器组件:
谐振腔体与外壳
采用LFT材料整体注塑成型的滤波器外壳,相比铝合金压铸件减重40%~55%,同时省去了后续的机加工、去毛刺和表面导电处理工序。对于工作频率在700MHz~3.5GHz的通信滤波器,LFT外壳配合选择性电镀或溅射工艺,可在内表面形成导电层,达到与金属腔体相当的屏蔽效能。设计者还可以利用注塑成型的自由度高特点,将卡扣、线束固定槽、PCB定位柱等结构一次成型,减少装配零件数量。
调谐螺杆与支撑结构
传统滤波器中的调谐螺杆多为黄铜或不锈钢材质,多个螺杆的累积重量不可忽视。采用LFT材料注塑的螺杆本体,仅保留金属端头用于电接触,可在保持扭矩保持力的前提下减重70%以上。同时,LFT材料自润滑性较好,配合适当的螺纹设计,能够避免金属螺杆常见的咬死或碎屑污染问题。
温度补偿组件
部分高端滤波器利用LFT材料负或低的热膨胀特性,设计被动温度补偿结构。例如将特定形状的LFT补偿片置于谐振柱顶端,当温度升高导致腔体膨胀使频率下降时,补偿片以不同的膨胀量推动谐振柱末端电容变化,从而抵消频率漂移。这种无源机械补偿方式比传统电路补偿方案成本更低,且不引入额外插入损耗。
三、电气性能与工艺的协同优化
应用LFT材料并非简单替换,而是需要从材料、电磁与工艺三个维度协同设计:
介电性能匹配:普通LFT基材(如PP、PA)的介电常数在2.5~4.0之间,介电损耗因子约0.002~0.01。对于滤波器而言,材料本身只需作为结构支撑体,电磁波主要在腔体空气中和导电层表面传播。因此需确保LFT基材在目标频段损耗足够低,以免能量耦合到材料内部造成效率下降。实际应用中常选用低损耗PPA或LCP作为LFT基体,配合30%~40%的玻璃纤维,使介电损耗控制在0.003以下。
表面金属化工艺适配:LFT材料与金属镀层的结合力是决定腔体屏蔽效果的关键。长纤维在表面形成微观凹凸锚点,比短纤维材料提供更高的机械互锁力。前处理时需选用对玻璃纤维友好的蚀刻体系,避免纤维露头导致的镀层粗糙。实际生产中,激光活化选择性镀铜工艺与LFT材料配合良好,可实现局部区域的高精度金属化,避免整面镀覆带来的成本浪费。
流动平衡设计:滤波器模具往往存在壁厚不均(筋位厚2~3mm,底板厚1.5mm)的特点。LFT材料的流动性弱于短纤维材料,因此需要采用多浇口顺序注塑或高动态注塑机。借助模流分析预先调整浇口位置,可使纤维沿填充方向有序排列,从而在谐振腔隔筋等关键区域获得更高的模量和更低的翘曲。
四、实际应用效果与用户关注点验证
经过多批次量产验证,采用LFT材料的滤波器在实际使用中表现出以下可量化的改善:
一致性与合格率提升:相比短纤维增强塑料,LFT滤波器的腔体间尺寸偏差降低60%,整机装配一次合格率从88%提升至96%以上。
无源互调稳定性:在+25℃和-40℃之间循环200次后,采用LFT外壳的滤波器PIM值(三阶互调)始终维持在-120dBc以下,而部分短纤维方案会出现10~15dB的劣化。
耐候性与寿命:在85℃/85%RH条件下经过2000小时双85试验,LFT材料滤波器未出现可见变形或功能失效,满足通信设备15年使用寿命的加速验证要求。
用户普遍关心的另一个问题是LFT材料的阻燃性能。通过添加无卤磷系阻燃剂,LFT可以稳定达到UL94 V-0等级,且阻燃剂分布更均匀,不会因纤维长径比过大而发生“团聚挤出”现象。
五、未来发展趋势
随着通信频段向毫米波延伸,滤波器结构将更加紧凑精密。LFT材料正朝着以下方向进化:
低介电损耗新基体:开发介电损耗低于0.0015且耐温超过260℃的热塑性树脂,满足毫米波频段对材料自身损耗的严苛要求。
纤维与功能性填料混杂:在玻璃纤维基础上添加碳纤维或陶瓷粉,同时实现结构增强、抗静电或特定介电常数调控。
双色注塑与嵌件模塑一体化:将LFT腔体与弹性体密封圈、金属嵌件或柔性电路在一次模塑中集成,进一步减少后道工序。
综上所述,LFT材料在滤波器中的应用不是简单的“以塑代钢”,而是通过材料微观结构设计、成型工艺控制和电磁功能集成的系统性创新,在保证电气性能的前提下,实现了轻量化、低成本和高可靠性的统一。对于通信设备制造商而言,掌握LFT材料的设计与工艺要点,将为下一代小型化高性能滤波器开发提供关键的技术储备。随着材料厂商与部件设计师之间的协同日益紧密,可以预见LFT将在更多射频结构件中扮演核心支撑角色
